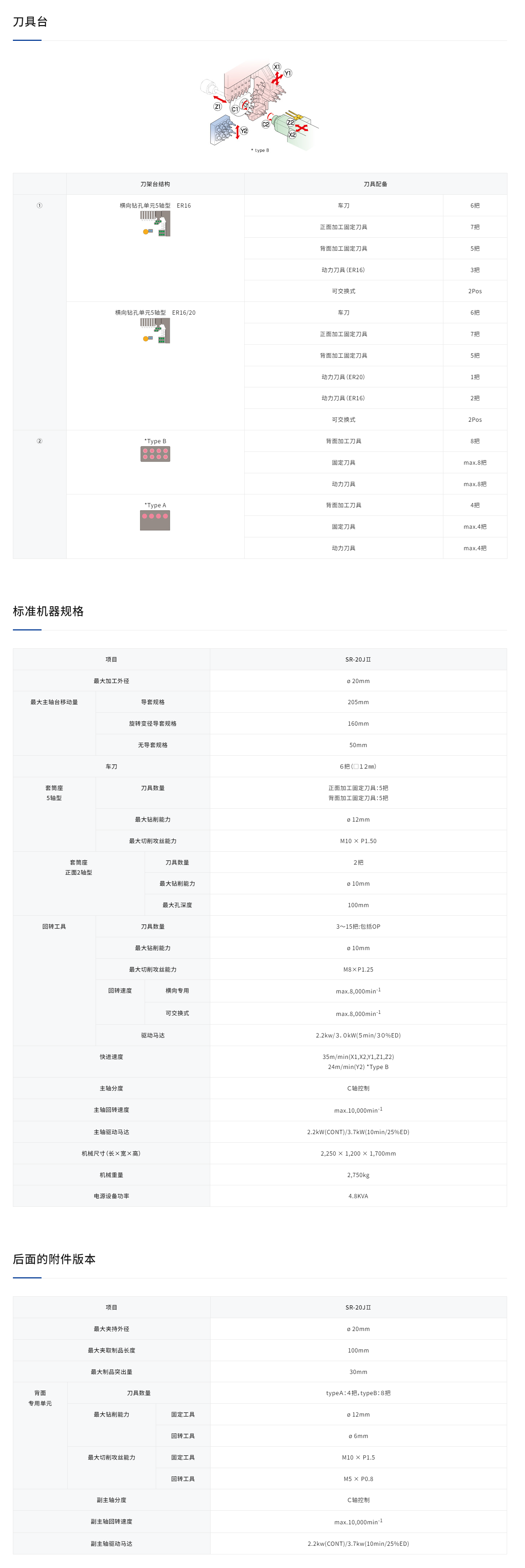

| 刀架台结构 | 刀具配备 | ||
| ① | 横向钻孔单元5轴型 ER16 |
车刀 | 6把 |
| 正面加工固定刀具 | 7把 | ||
| 背面加工固定刀具 | 5把 | ||
| 动力刀具（ER16） | 3把 | ||
| 可交换式 | 2Pos | ||
横向钻孔单元5轴型 ER16/20 |
车刀 | 6把 | |
| 正面加工固定刀具 | 7把 | ||
| 背面加工固定刀具 | 5把 | ||
| 动力刀具（ER20） | 1把 | ||
| 动力刀具（ER16） | 2把 | ||
| 可交换式 | 2Pos | ||
| ② | *Type B |
背面加工刀具 | 8把 |
| 固定刀具 | max.8把 | ||
| 动力刀具 | max.8把 | ||
*Type A |
背面加工刀具 | 4把 | |
| 固定刀具 | max.4把 | ||
| 动力刀具 | max.4把 | ||
标准机器规格
| 项目 | SR-20JⅡ | ||
|---|---|---|---|
| 最大加工外径 | ø 20mm | ||
| 最大主轴台移动量 | 导套规格 | 205mm | |
| 旋转变径导套规格 | 160mm | ||
| 无导套规格 | 50mm | ||
| 车刀 | ６把（□１２㎜） | ||
| 套筒座 5轴型 |
刀具数量 | 正面加工固定刀具：5把 背面加工固定刀具：5把 |
|
| 最大钻削能力 | ø 12mm | ||
| 最大切削攻丝能力 | M10 × P1.50 | ||
| 套筒座 正面2轴型 |
刀具数量 | ２把 | |
| 最大钻削能力 | ø 10mm | ||
| 最大孔深度 | 100mm | ||
| 回转工具 | 刀具数量 | 3～15把:包括OP | |
| 最大钻削能力 | ø 10mm | ||
| 最大切削攻丝能力 | M8×P1.25 | ||
| 回转速度 | 横向专用 | max.8,000min-1 | |
| 可交换式 | max.8,000min-1 | ||
| 驱动马达 | 2.2kw/３．０kW(５min/３０%ED) | ||
| 快进速度 | 35m/min(X1,X2,Y1,Z1,Z2) 24m/min(Y2) *Type B |
||
| 主轴分度 | Ｃ轴控制 | ||
| 主轴回转速度 | max.10,000min-1 | ||
| 主轴驱动马达 | 2.2kW(CONT)/3.7kW(10min/25%ED) | ||
| 机械尺寸（长×宽×高） | 2,250 × 1,200 × 1,700mm | ||
| 机械重量 | 2,750kg | ||
| 电源设备功率 | 4.8KVA | ||
后面的附件版本
| 项目 | SR-20JⅡ | ||
|---|---|---|---|
| 最大夹持外径 | ø 20mm | ||
| 最大夹取制品长度 | 100mm | ||
| 最大制品突出量 | 30mm | ||
| 背面 专用单元 |
刀具数量 | typeＡ：４把，typeB：８把 | |
| 最大钻削能力 | 固定工具 | ø 12mm | |
| 回转工具 | ø 6mm | ||
| 最大切削攻丝能力 | 固定工具 | M10 × P1.5 | |
| 回转工具 | M5 × P0.8 | ||
| 副主轴分度 | Ｃ轴控制 | ||
| 副主轴回转速度 | max.10,000min-1 | ||
| 副主轴驱动马达 | 2.2kw(CONT)/3.7kw(10min/25%ED) | ||
