配备最适合长尺寸工件加工的选配高刚性ATC型符合加工机

• 右侧副主轴规格/亦可选择顶尖规格
• 主轴端面间距离1,850mm
• 主轴中心为中心X-Y平面有效行程□250mm
• 工具軸旋回角度240° (±120°)
• ATC工具配备40把刀位 (op. 60,80,120)
• 宽大、低重心设计的高刚性水平床身，采用垂直动柱构造

新增加长刀库配置

• 可收纳3把长φ65×450mm的工具
• 可选择配备NC中心支架
• 对操作者友善的设计

可见度优秀的大型窗口
• 从机器正面到主轴的距离短，操作性良好配備最適合長尺寸工件加工的選配高剛性ATC型符合加工機

• 右側副主軸規格/亦可選擇頂尖規格
• 主軸端面間距離1,850mm
• 主軸中心為中心X-Y平面有效行程□250mm
• 工具軸旋回角度240° (±120°)
• ATC工具配備40把刀位 (op. 60,80,120)
• 寬大、低重心設計的高剛性水準床身，採用垂直動柱構造

新增加長刀庫配置

• 可收納3把長φ65×450mm的工具
• 可選擇配備NC中心支架
• 對操作者友善的設計

可見度優秀的大型視窗

• 從機器正面到主軸的距離短，操作性良好Equipped with The Best Options for Long Parts Machining.
High Rigidity Multitasking Machine with ATC

• Available with either right hand side spindle or tailstock.
• Distance between spindles 1,850mm.
• 250 mm square stroke in the X-Y plane.
• B-axis swiveling range 240° (±120°).
• Number of tools for ATC magazine 40pcs (op. 60, 80, 120).
• The slides, having a vertical column structure, are mounted on a high rigidity horizontal machine bed with low gravity design.

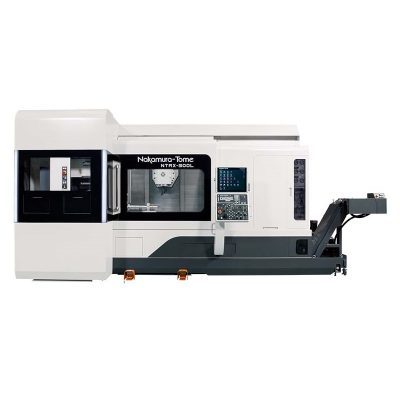

※Image shown here is of a R-Spindle + Steady Rest Specifications.(op.)

Long Tool ATC is optionally available.

• Available for up to three long tools. (Max. Dia. X length = Φ65mm x 450mm)
• NC Steady rest is optionally available.

User friendly

• Large window to better see the machining area
• Shorter distance from the machine front side to the spindle center, for easy set up.
